Die Konstruktion eines robusten Gehäuses für eine Wildkamera erfordert spezielle Lösungen zur Abdichtung von Objektiv und Sensoren gegen Witterungseinflüsse. Durch konische Sitzungen mit 45-Grad-Flanken und TPU-Dichtungen wird ein wasserdichter Schutz für die internen Bauteile realisiert.

Diese Zusammenfassung wurde mit KI-Unterstützung erstellt.

Eine Wildkamera muss jede Menge aushalten: Regen, Frost, Sommerhitze, neugierige Tiere. Das Gehäuse muss meine ganzen Bauteile aufnehmen können und trotz eines Drucks zu Hause robust genug sein, um der Witterung nicht nachzugeben und vor allem keine Feuchtigkeit in das Gehäuse zu lassen.

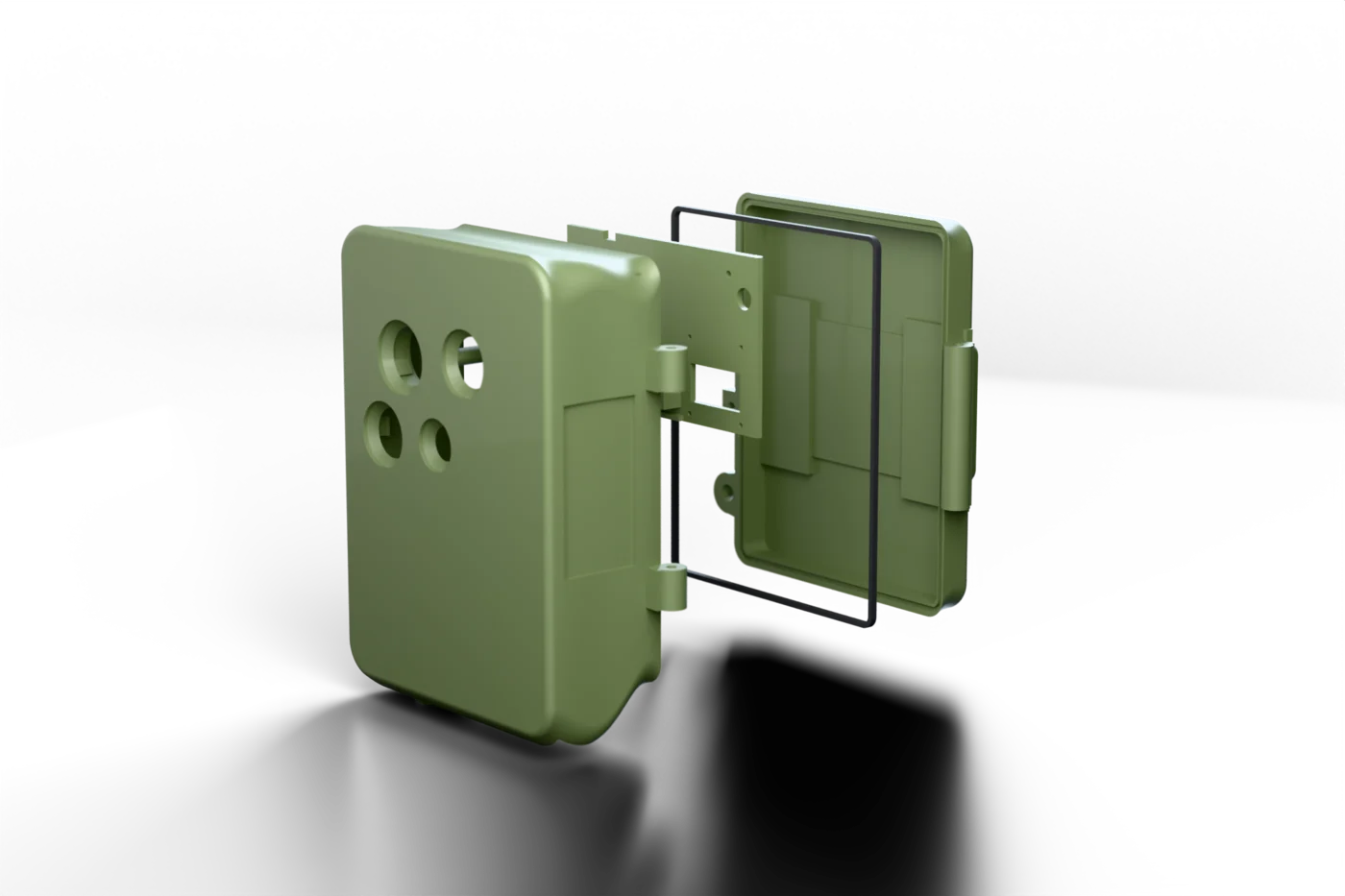

Explosionsdarstellung des Wildkamera-Gehäuses mit Frontschale, Blende, Dichtring und Deckel
Aus demselben Programm entstehen alle Teile: Frontschale, Blende, Dichtring und Deckel. Die Darstellung ist direkt aus dem Konstruktionsmodell gerechnet, kein nachgezeichnetes Schaubild.

Vier Fenster, die dicht bleiben müssen

Die heikelste Stelle jeder Wildkamera sind die Öffnungen: Objektiv, IR-Blitz, Lichtsensor, Bewegungssensor. Vier Fenster, vier potenzielle Undichtigkeiten. Nach mehreren Testdruck-Runden hat sich ein Konzept durchgesetzt: Jedes Fenster sitzt in einem konischen Sitz mit 45-Grad-Flanke. Der Konus druckt selbsttragend und braucht keinerlei Nacharbeit, die Glasscheibe liegt auf einem sauberen Ring auf, und der Kegelspalt nimmt die Dichtmasse auf. Von außen ist keine Halterung sichtbar, von innen presst eine Klemmung die Scheibe in ihren Sitz. Der Deckel bekommt zusätzlich eine umlaufende Dichtung aus flexiblem TPU-Druckmaterial. So der Plan.

Solche Details entscheiden am Ende darüber, ob nach dem ersten Herbstregen Kondenswasser hinter dem Objektiv steht. Deshalb bekommt jede dieser Lösungen ihren eigenen Passtest, bevor sie endgültig wird.

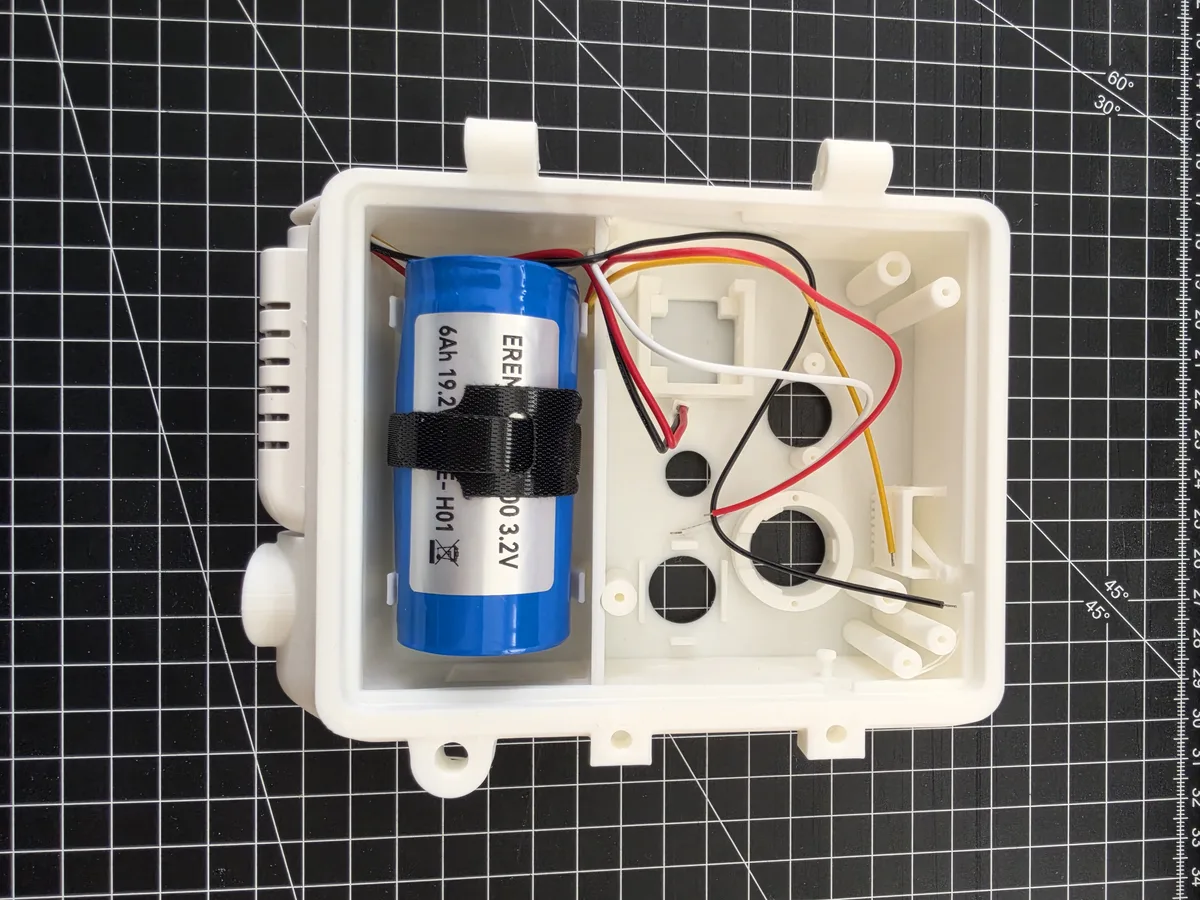

Gehäuse mit eingesetztem Akku, der von einem Klettband gehalten wird
Und so sieht es gedruckt aus: das Akkufach mit dem Steg, unter dem das Klettband hindurchläuft und die Zelle ohne jedes Zusatzteil festhält.

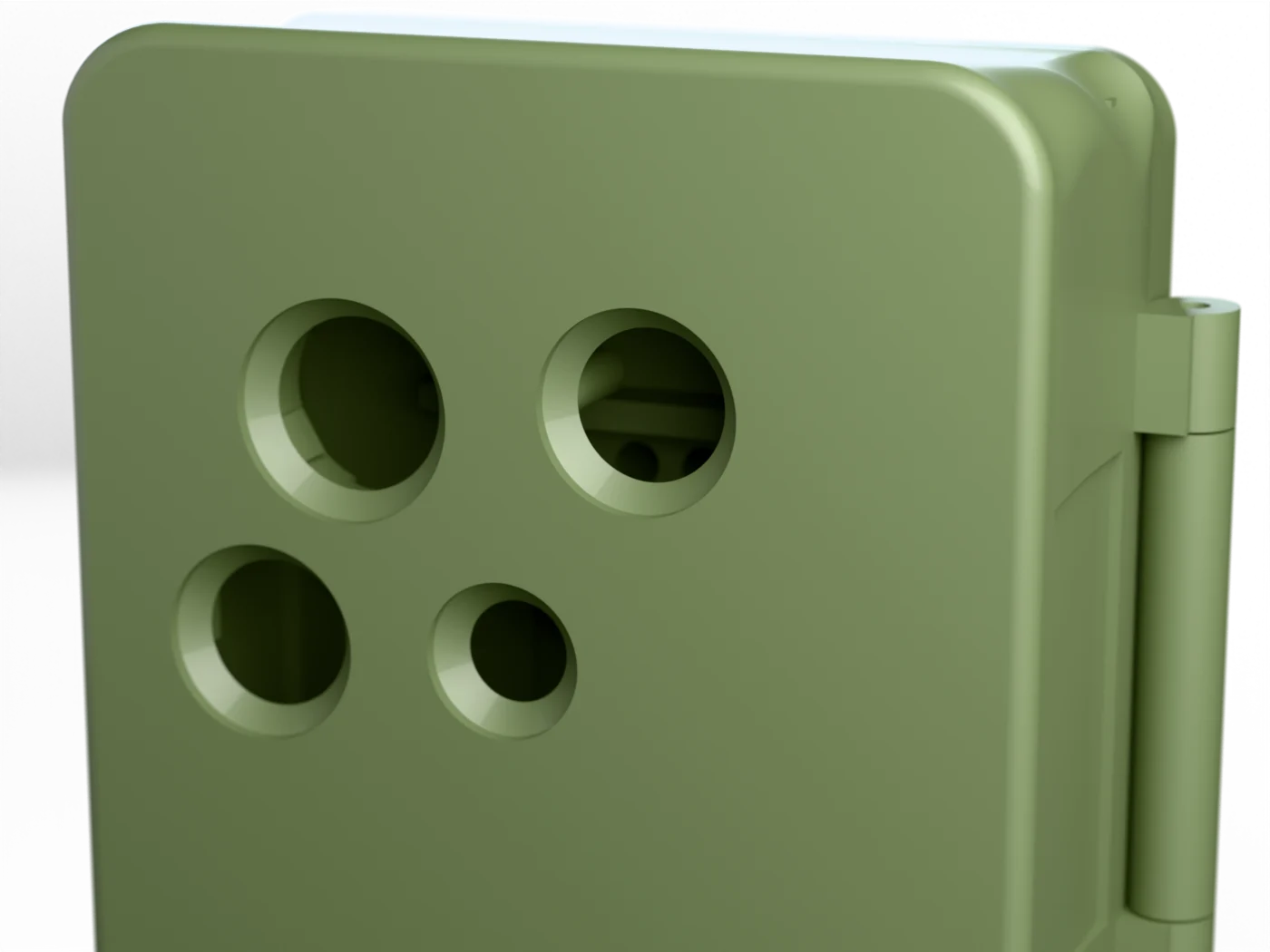

Nahansicht der vier konischen Fenstersitze in der Gehäusefront
Die vier Durchbrüche aus der Nähe: Jeder Sitz läuft als 45-Grad-Konus nach innen, druckt dadurch selbsttragend und nimmt die Scheibe auf einer sauberen Ringfläche auf.

Testdrucke: Befunde statt Frust

Gedruckt wird auf einem Bambu Lab X2D. Prototypen entstehen bewusst billig in PLA mit dünnen Wänden und wenig Füllung; es geht nur um Passung. Der spätere Außeneinsatz läuft dann in PETG, das UV und Feuchtigkeit deutlich besser wegsteckt, mit den Dichtteilen aus TPU. Ob es in der finalen Version doch besser ASA wird, bleibt abzuwarten.

Ein paar Lieblingsdetails aus der Druck-Arbeit: Das Akkufach hat einen gedruckten Steg, unter dem ein Klettband hindurchläuft und die Zelle ohne jedes Zusatzteil festzurrt. Das Scharnier bekommt einen Edelstahlstift und wurde auf Passung zwischen allen drei beteiligten Teilen kontrolliert. Und in den Boden des Akkufachs ist eine kleine Prägung eingelassen: Copyright, Jahr und Versionsnummer. Wenn schon Kleinserie, dann richtig.

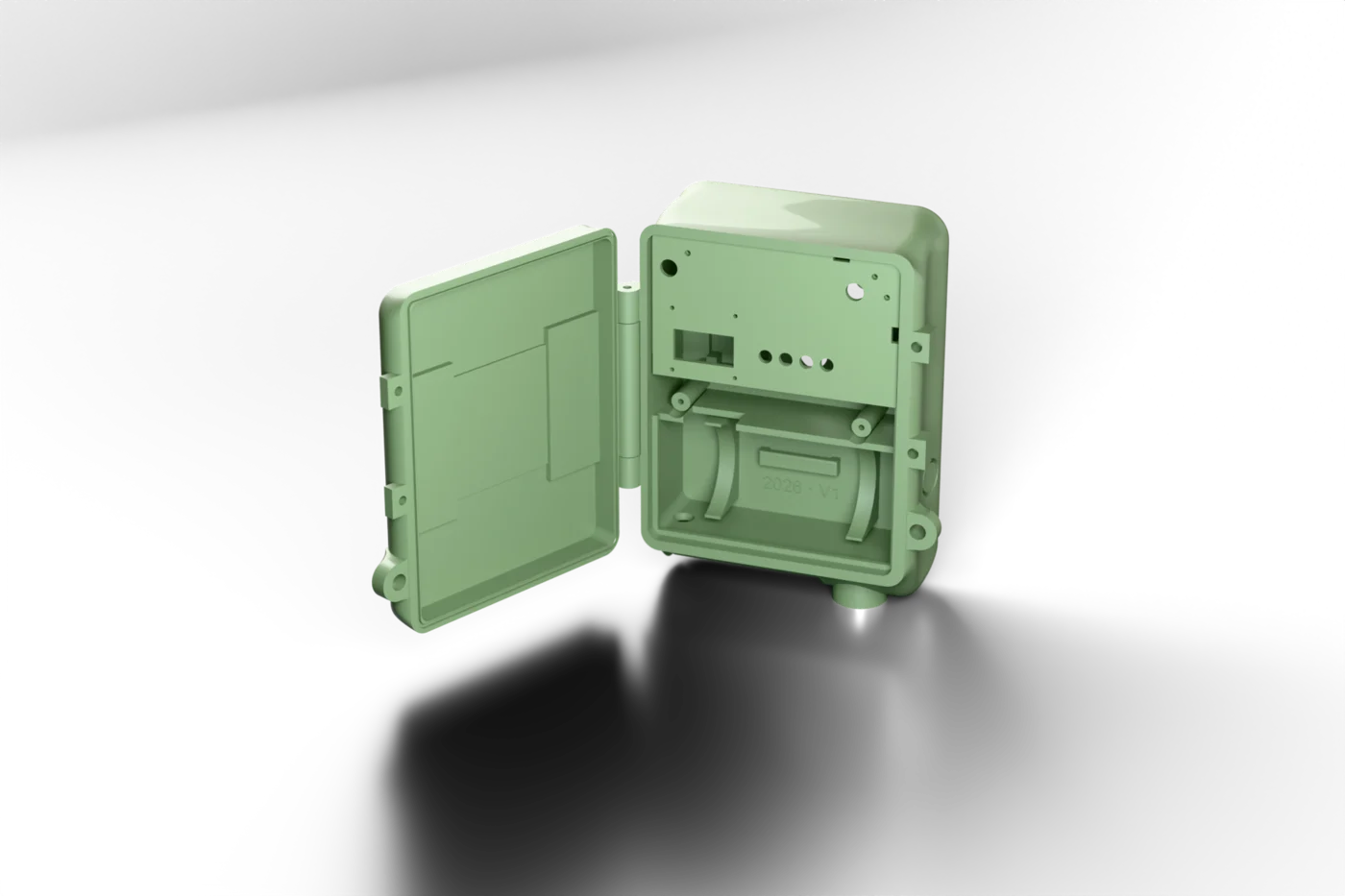

Wildkamera-Gehäuse mit aufgeschwenktem Deckel und Blick in den Innenraum
Der Deckel schwenkt um die Scharnierachse auf und gibt Akkufach, Trennwand und Platinenaufnahme frei.

Wo das Gehäuse heute steht

Version 1 ist konstruktiv fertig und druckbereit: alle Befunde eingearbeitet, alle Kollisionsprüfungen grün, die Druckprofile geschrieben. Als Nächstes kommt der Passtest-Druck, bei dem Platine, Akku und Sensoren zum ersten Mal einziehen. Danach folgt der finale Druck in PETG.

In Teil 4 folgt dann der finale Zusammenbau und in Teil 5 die ersten Erfahrungen draußen.
